Toitures plates sur une construction neuve


cubierta plana transitable

SYSTÈMES TECNOCOAT POLYURÉE ET DESMOPOL POLYURÉTHANE

Les systèmes TECNOPOL sont idéaux pour imperméabiliser et protéger tout projet, indépendamment de sa géométrie, du matériau de surface ou de la finition souhaitée.

La qualité du système appliqué, qu'il s'agisse de TECNOCOAT ou de DESMOPOL, est reconnue dans le monde entier grâce aux nombreuses certifications et homologations dont il dispose (EOTA, BBA, EN, ISO...). L'équipe technique de Tecnopol a développé un système pour satisfaire tous les professionnels impliqués dans le processus de construction : concepteurs, ingénieurs, architectes, constructeurs, applicateurs et utilisateurs finaux.

DIRECTIVES TECHNIQUES

[guide 7]

[guide 9]

[guide 17]

[guide 28]

DÉTAILS DU SYSTÈME

Toiture transitable TECNOPOL

cubierta plana transitable

1 Préparation du support

Les toitures plates transitables avec finition TECNOPOL peuvent se former sur de nombreuses surfaces existantes (mortier, béton, anciennes plaques traditionnelles d'étanchéité, céramique, bois...), en réalisant simplement une série d'actions préalables.

tecnoband 100
Bande support et désolidarisation pour système d'ètanchéité liquide+info
Mastic PU masilla de poliuretano
Mastic polyuréthane mono-composant+info

2. Primaire

On applique une résine comme enduit, afin d'augmenter et de s'assurer de l'adhérence au support.

Primer PU-1000
Primaire polyuréthane bi-composant+info
Primer PUc-1050
Primaire polyuréthane bi-composant (basse température ambiante)+info
Primer EPw-1070
Primaire époxy bi-composant+info

3. Membrane d'étanchéité

En fonction du système employé, on utilisera une membrane de la famille DESMOPOL ou TECNOCOAT.

Membrana desmopol
Membrane d'étanchéité en polyuréthane monocomposant+info
Membrane pure polyurée pour étanchéité et protection+info
Tecnocoat P-2049 LV
Membrane 100% polyurée pure basse viscosité+info
Tecnocoat P-2049 EL
Membrane extensible en polyurée pure (>600%) pour l'étachéité et la protection+info
Desmoplus 1 Layer
Additif pour l'application du Desmopol en une seule couche+info

4. Couché de finition

La couche de finition TECNOPOL consiste en une résine en polyuréthane aliphatique (stable face aux rayons UV), de haute résistance à l'usure (transitable), qui peut recevoir une finition antidérapante (conformément à CTE DB SUA, classement CLASSE 3 (Rd >45), conformément à UNE-ENV 12633:2003).

Tecnotop 2c
Résine de polyuréthane aliphatique pour le revêtement de sol et à la protection contre les rayons UV+info

[product pigments]

Tecnoplastic F
Charges en plastique pour finition antidérapante+info

Toiture finition céramique

Sistema acabado cerámico

1. Préparation du support

Les toitures plates transitables avec finition céramique peuvent se former sur de nombreuses surfaces existantes (mortier, béton, anciennes plaques traditionnelles d'étanchéité, peintures acryliques, dallage en céramique déjà existant, bois...).

tecnoband 100
Bande support et désolidarisation pour système d'ètanchéité liquide+info
Mastic PU masilla de poliuretano
Mastic polyuréthane mono-composant+info

2. Primaire

On applique une résine comme enduit, afin d'augmenter et de s'assurer de l'adhérence au support.

Primer PU-1000
Primaire polyuréthane bi-composant+info
Primer PUc-1050
Primaire polyuréthane bi-composant (basse température ambiante)+info
Primer EPw-1070
Primaire époxy bi-composant+info

3. Membrane d'étanchéité

En fonction du système employé, on utilisera une membrane de la famille DESMOPOL ou TECNOCOAT.

Membrana desmopol
Membrane d'étanchéité en polyuréthane monocomposant+info
Membrane pure polyurée pour étanchéité et protection+info
Tecnocoat P-2049 LV
Membrane 100% polyurée pure basse viscosité+info
Tecnocoat P-2049 EL
Membrane extensible en polyurée pure (>600%) pour l'étachéité et la protection+info
Desmoplus 1 Layer
Additif pour l'application du Desmopol en une seule couche+info

4. Anchorage

Pour augmenter l'adhérence du mortier et faciliter la mise en place du dallage final, on applique une couche d'ancrage mécanique, réalisée en répandant des granulats de silice, sur une fine couche de résine en polyuréthane.

Primer PU-1000
Primaire polyuréthane bi-composant+info
Silica Sand
Finitions antidérapante+info

5. Couché de finition

La couche de finition, avec du matériel céramique, se posera directement sur la couche d'ancrage.

Toiture transitable sol technique

suelo técnico plots

1. Préparation du support

Les toitures plates transitables avec finition de sol technique (à travers des pièces individuelles posées directement sur la surface, ou à travers des bases ou des semelles) peuvent se former sur de nombreuses de surfaces existantes, mortier, béton, anciennes plaques traditionnelles d'étanchéité, céramique, bois...)

tecnoband 100
Bande support et désolidarisation pour système d'ètanchéité liquide+info
Mastic PU masilla de poliuretano
Mastic polyuréthane mono-composant+info

2. Primaire

On applique une résine comme enduit, afin d'augmenter et de s'assurer de l'adhérence au support.

Primer PU-1000
Primaire polyuréthane bi-composant+info
Primer PUc-1050
Primaire polyuréthane bi-composant (basse température ambiante)+info
Primer EPw-1070
Primaire époxy bi-composant+info

3. Membrane d'étanchéité

En fonction du système employé, on utilisera une membrane de la famille DESMOPOL ou TECNOCOAT.

Membrana desmopol
Membrane d'étanchéité en polyuréthane monocomposant+info
Membrane pure polyurée pour étanchéité et protection+info
Tecnocoat P-2049 LV
Membrane 100% polyurée pure basse viscosité+info
Tecnocoat P-2049 EL
Membrane extensible en polyurée pure (>600%) pour l'étachéité et la protection+info
Desmoplus 1 Layer
Additif pour l'application du Desmopol en une seule couche+info

4. Couché de finition

Le sol de dallage technique se pose à continuation sur la membrane d'étanchéité.

Toiture trafic routier

tráfico rodado

1. Préparation du support

Les toitures plates transitables de finition trafic de véhicules, peuvent se former sur de nombreuses surfaces existantes, la plus habituelle c'est le béton, en réalisant simplement une série d'actions préalables, importantes dans ce cas, puisque la finition esthétique, à bande de la fonctionnalité de l'étanchéité, va être un point important dont il faut tenir compte.

tecnoband 100
Bande support et désolidarisation pour système d'ètanchéité liquide+info
Mastic PU masilla de poliuretano
Mastic polyuréthane mono-composant+info

2. Primaire

On applique une résine comme enduit, afin d'augmenter et de s'assurer de l'adhérence au support.

Primer PU-1000
Primaire polyuréthane bi-composant+info
Primer PUc-1050
Primaire polyuréthane bi-composant (basse température ambiante)+info
Primer EPw-1070
Primaire époxy bi-composant+info

3. Membrane d'étanchéité

La membrane étanche TECNOCOAT s'applique directement sur la résine d'enduit.

Membrane pure polyurée pour étanchéité et protection+info
Tecnocoat P-2049 HR
Membrane en polyurée pure haute résistance pour l'étanchéité et la protection ​+info

4. Couché de finition

La couche de finition consiste en une résine aliphatique (stable face aux rayons UV), de haute résistance à l'usure (transitable), qui peut recevoir une finition antidérapante (conformément à CTE DB SUA, classement CLASSE 3 (Rd >45), conformément à UNE-ENV 12633:2003).

Tecnotop 2c
Résine de polyuréthane aliphatique pour le revêtement de sol et à la protection contre les rayons UV+info

[product pigments]

Tecnoplastic F
Charges en plastique pour finition antidérapante+info

Toiture plate inversée TECNOFOAM

cubierta invertida tecnofoam

Les toitures plates avec isolement thermique fondé sur la mousse en polyuréthane TECNOFOAM dans la partie la plus externe de l'ensemble, sont celles appelées "inversées". Elles se présentent comme une solution efficace et faisable, il faut simplement tenir compte qu'il faut protéger la mousse face aux rayons UV, car ils la détériorent parce qu'il s'agit d'un matériel aromatique

1. Préparation du support

Les toitures plates transitables avec finition thermique fondée sur la mousse en polyuréthane TECNOFOAM, peuvent se former sur de nombreuses de surfaces existantes (mortier, béton, anciennes plaques traditionnelles d'étanchéité, céramique, bois...), en réalisant simplement une série d'actions préalables.

tecnoband 100
Bande support et désolidarisation pour système d'ètanchéité liquide+info
Mastic PU masilla de poliuretano
Mastic polyuréthane mono-composant+info

2. Primaire

On applique une résine comme enduit, afin d'augmenter et de s'assurer de l'adhérence au support.

Primer PU-1000
Primaire polyuréthane bi-composant+info
Primer PUc-1050
Primaire polyuréthane bi-composant (basse température ambiante)+info
Primer EPw-1070
Primaire époxy bi-composant+info

3. Membrane d'étanchéité

En fonction du système employé, on utilisera une membrane de la famille DESMOPOL ou TECNOCOAT.

Membrana desmopol
Membrane d'étanchéité en polyuréthane monocomposant+info
Membrane pure polyurée pour étanchéité et protection+info
Tecnocoat P-2049 LV
Membrane 100% polyurée pure basse viscosité+info
Tecnocoat P-2049 EL
Membrane extensible en polyurée pure (>600%) pour l'étachéité et la protection+info
Desmoplus 1 Layer
Additif pour l'application du Desmopol en une seule couche+info

4. Capa aislante

La couche de mousse en polyuréthane TECNOFOAM s'applique directement sur la membrane, à condition que celle-ci ne soit pas complètement polymérisée.

tecnofoam G-2050
Système de mousse polyuréthane, pour l'isolation thermique( densité appliquée ±55 kg/m³)+info
g-2040
Système de mousse polyuréthane, pour l'isolation thermique (densité appliquée ±40-50 kg/m³)+info
Système de mousse polyuréthane, pour l'isolation thermique( densité appliquée ±35 kg/m³)+info

5. Couché de finition

Pour réaliser la protection contre les rayons UV solaires, on appliquera la dernière couche de finition, qui consiste en une résine en polyuréthane aliphatique de haute résistance.

Tecnotop 2c
Résine de polyuréthane aliphatique pour le revêtement de sol et à la protection contre les rayons UV+info

[product pigments]

Toiture plate traditionnelle TECNOFOAM

cubierta invertida tradicional

Les toitures plates qui ont un isolement thermique (dans ce cas des plaques en polystyrène) situées dans la partie la plus externe de l'ensemble, sont celles appelées "inversées". Elles se présentent comme une solution efficace et faisable. Il faut simplement tenir compte qu'elles soient lestées. Car comme elles se trouvent sur la partie supérieure de la membrane d'étanchéité, leur fixation mécanique n'est pas possible.

1. Préparation du support

Les toitures plates avec isolement thermique lestées, peuvent se former sur de nombreuses surfaces existantes (mortier, béton, anciennes plaques traditionnelles d'étanchéité, céramique, bois...), en réalisant simplement une série d'actions préalables.

tecnoband 100
Bande support et désolidarisation pour système d'ètanchéité liquide+info
Mastic PU masilla de poliuretano
Mastic polyuréthane mono-composant+info

2. Primaire

On applique une résine comme enduit, afin d'augmenter et de s'assurer de l'adhérence au support.

Primer PU-1000
Primaire polyuréthane bi-composant+info
Primer PUc-1050
Primaire polyuréthane bi-composant (basse température ambiante)+info
Primer EPw-1070
Primaire époxy bi-composant+info

3. Membrane d'étanchéité

En fonction du système employé, on utilisera une membrane de la famille DESMOPOL ou TECNOCOAT.

Membrana desmopol
Membrane d'étanchéité en polyuréthane monocomposant+info
Membrane pure polyurée pour étanchéité et protection+info
Tecnocoat P-2049 LV
Membrane 100% polyurée pure basse viscosité+info
Tecnocoat P-2049 EL
Membrane extensible en polyurée pure (>600%) pour l'étachéité et la protection+info
Desmoplus 1 Layer
Additif pour l'application du Desmopol en une seule couche+info

4. Couché d'isolation

Les plaques en polystyrène se posent directement sur la membrane, en essayant qu'elles se chevauchent et s'emboîtent correctement.

5. Couche de lest

Pour assurer les plaques en polystyrène, il faut les lester avec, par exemple, des granulats.

Cinquième façade

sistema quinta cubierta

Dans la formation de l'étanchéité de la cinquième façade, afin de pouvoir obtenir une continuité avec les autres façades verticales, les systèmes liquides et continus d'étanchéité comme les nôtres, offrent la solution idéale, afin de réussir à donner de la fonctionnalité à la toiture et à avoir la même finition esthétique que les façades, habituellement faites avec des mortiers continus.

1. Préparation du support

La procédure consistera à réaliser une bonne préparation du support, béton dans la plupart des cas, car de ce procédé va dépendre en grande partie la finition esthétique finale. [Product tecnoband-100].

Mastic PU masilla de poliuretano
Mastic polyuréthane mono-composant+info

2. Primaire

On applique une résine comme enduit, afin d'augmenter et de s'assurer de l'adhérence au support.

Primer PU-1000
Primaire polyuréthane bi-composant+info
Primer PUc-1050
Primaire polyuréthane bi-composant (basse température ambiante)+info
Primer EPw-1070
Primaire époxy bi-composant+info

3. Membrane d'étanchéité

En fonction du système employé, on utilisera une membrane de la famille DESMOPOL ou TECNOCOAT.

Membrana desmopol
Membrane d'étanchéité en polyuréthane monocomposant+info
Membrane pure polyurée pour étanchéité et protection+info
Tecnocoat P-2049 LV
Membrane 100% polyurée pure basse viscosité+info
Tecnocoat P-2049 EL
Membrane extensible en polyurée pure (>600%) pour l'étachéité et la protection+info
Desmoplus 1 Layer
Additif pour l'application du Desmopol en une seule couche+info

4. Couché de finition

Celle de finition TECNOPOL consiste en une résine en polyuréthane aliphatique (stable face aux rayons UV), de haute résistance à l'usure (transitable), appliquée avec un équipement airless ou au rouleau.

Tecnotop 2c
Résine de polyuréthane aliphatique pour le revêtement de sol et à la protection contre les rayons UV+info

[product pigments]

Toitures paysagères

cubierta ajardinada

1. Préparation du support

Les toitures composées par des zones paysagères, peuvent se former sur de nombreuses surfaces existantes (mortier, béton, anciennes plaques traditionnelles d'étanchéité, céramique, bois...).

tecnoband 100
Bande support et désolidarisation pour système d'ètanchéité liquide+info
Mastic PU masilla de poliuretano
Mastic polyuréthane mono-composant+info

2. Primaire

On applique une résine comme enduit, afin d'augmenter et de s'assurer de l'adhérence au support.

Primer PU-1000
Primaire polyuréthane bi-composant+info
Primer PUc-1050
Primaire polyuréthane bi-composant (basse température ambiante)+info
Primer EPw-1070
Primaire époxy bi-composant+info

3. Membrane d'étanchéité

En fonction du système employé, on utilisera une membrane de la famille DESMOPOL ou TECNOCOAT.

Membrana desmopol
Membrane d'étanchéité en polyuréthane monocomposant+info
Membrane pure polyurée pour étanchéité et protection+info
Tecnocoat P-2049 LV
Membrane 100% polyurée pure basse viscosité+info
Tecnocoat P-2049 EL
Membrane extensible en polyurée pure (>600%) pour l'étachéité et la protection+info
Desmoplus 1 Layer
Additif pour l'application du Desmopol en une seule couche+info

4. Couché de finition

A partir de ce point, la mise en place des diverses couches qui composent ce système de finition, sont de la responsabilité de l'entreprise auteur de la conception et de la réalisation du système paysager.

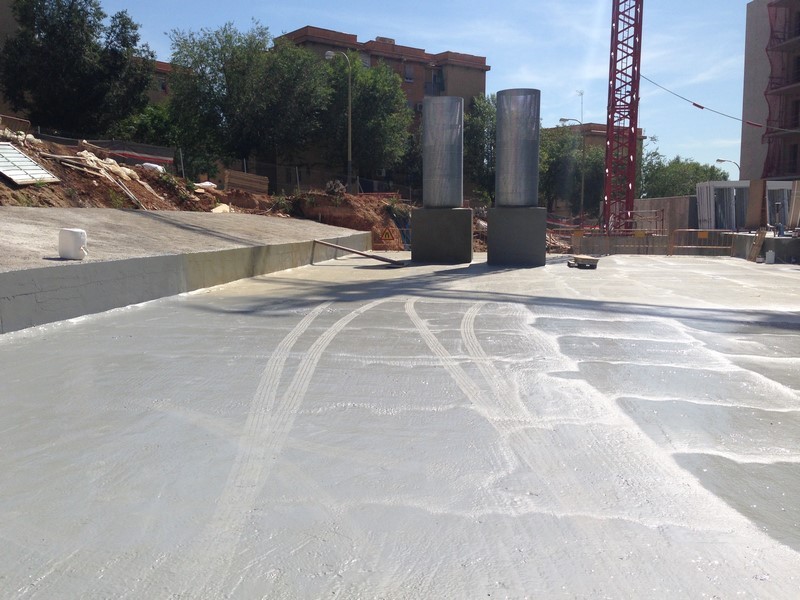

cubierta obra nueva 1cubierta obra nueva 2cubierta obra nueva 3cubierta obra nueva 4cubierta obra nueva 5cubierta obra nueva 6cubierta obra nueva 7cubierta obra nueva 8cubierta obra nueva 9cubierta obra nueva 10cubierta obra nueva 11cubierta obra nueva 12cubierta obra nueva 13cubierta obra nueva 14cubierta obra nueva 15cubierta obra nueva 16
